Automatyczne filtry soku Lenzing: CakeFil i OptiFil
Filtracja bez przerwy przez całą kampanię
Stosowane w cukrowniach dobiera się do roli procesowej: Lenzing CakeFil realizuje filtrację plackową ze zrzutem osadu (mokrym lub suchym), a Lenzing OptiFil pracuje jako filtr doczyszczający w układzie w pełni zamkniętym. Oba rozwiązania mają opatentowane mechanizmy samooczyszczania, pracują ciągle przez całą kampanię i nie wymagają zewnętrznego medium do regeneracji wkładu.
Filtracja w kampanii cukrowniczej: gdzie najszybciej rosną koszty
Filtracja to jeden z tych punktów kampanii cukrowniczej, w którym najszybciej rosną koszty pracy i materiałów eksploatacyjnych. Gdy filtr wymaga częstych interwencji lub nie utrzymuje stabilnej jakości medium, pojawiają się przestoje, wahania parametrów i trudniej zapewnić powtarzalność procesu.
Kluczowa jest tutaj automatyczna separacja cząstek stałych z wysoką sprawnością regeneracji i bez przerywania filtracji. Dlatego tak pomocne w tej kwestii są rozwiązania Lenzing Filtration.

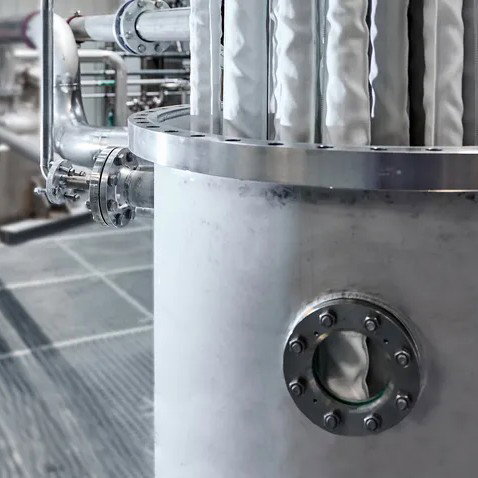

Lenzing CakeFil
Filtr świecowy do filtracji procesowej z budową placka, w dwóch wariantach zrzutu osadu: mokrym oraz suchym. CakeFil pojawił się w ofercie w 2023 roku i z powodzeniem został już niejednokrotnie wdrożony w cukrowniach buraczanych.
Tkaninę filtracyjną dobiera się do medium, wymaganej dokładności separacji i warunków pracy. Producent deklaruje dostępność różnych materiałów dla danej aplikacji, z porami do 1 µm przy temperaturach do 180°C; m.in. PP (monofilament lub multifilament), PVDF, PTFE oraz PPS.
CakeFil z powodzeniem współpracuje z adsorbentem ECOSORB.
80% MNIEJ TRWAŁYCH POZOSTAŁOŚCI
Opatentowana konstrukcja świec filtracyjnych zwiększa skuteczność usuwania cząstek uwięzionych w porach tkaniny filtracyjnej.
Efekt potwierdzono w cukrowni buraczanej przy filtracji soku z błota saturacyjnego: CakeFil pracował przez całą kampanię bez wymiany tkaniny filtracyjnej, podczas gdy standardowe filtry świecowe wymagały w tym samym czasie siedmiu wymian.

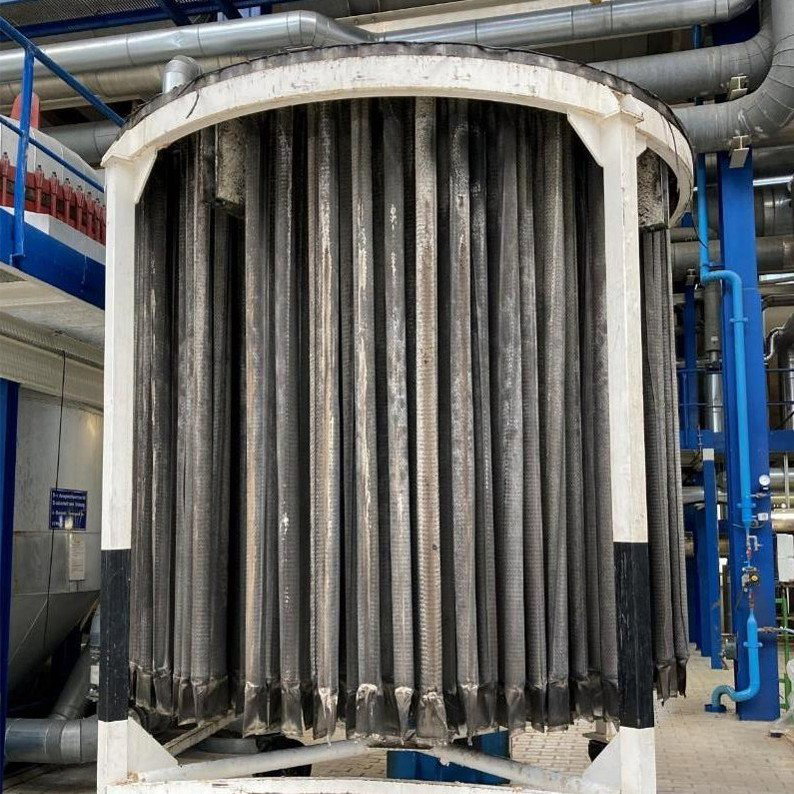

Tkanina w standardowym filtrze po 10 dniach pracy.
Tkanina w filtrze CakeFil po całej kampanii.
Zrzut mokry (slurry)

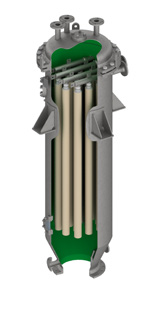

Zrzut suchy (dry)
Filtr dostępny jest w dwóch wariantach zrzutu osadu:
Zrzut mokry: placek odprowadzany jako jednorodna zawiesina pod ciśnieniem azotu lub powietrza. Przydatny, gdy osad trafia do węzła pompowego.
Zrzut suchy: placek osuszany sprężonym powietrzem i strącany w formie kawałków suchych w dotyku. Przydatny, gdy osad trafia do worków lub big-bagów.

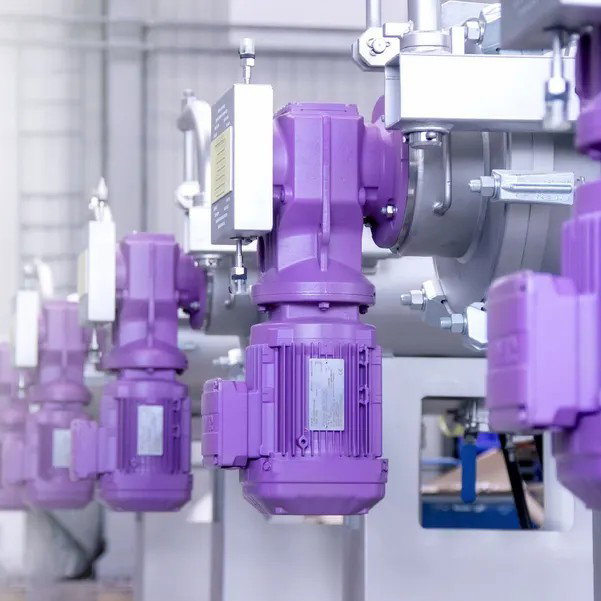

Lenzing OptiFil
80+ UDANYCH WDROŻEŃ W CUKROWNIACH
Automatyczny filtr z płukaniem wstecznym, projektowany jako układ w pełni zamknięty do filtracji absolutnej.
Dokładność filtracji zależy od doboru materiału filtracyjnego:
5 µm dla tkaniny stalowej lub plastikowej
3 µm dla włókniny z włókien stalowych
do 1 µm w trybie z narastającym plackiem filtracyjnym
Opatentowane uszczelnienie między komorą odrzutu a komorą filtratu utrzymuje straty medium na płukaniu na minimalnym poziomie. Pojedynczy cykl płukania trwa 2–3 sekundy i nie przerywa filtracji, a uruchamia się po przekroczeniu zadanej różnicy ciśnień lub po czasie.
Filtr pracuje przy zawartości cukru 80°Bx i wyżej bez stosowania zewnętrznego medium do płukania.
Zasada działania filtra Lenzing OptiFil
Parametry techniczne: przepływ 1–700 m³/h (pojedynczy filtr dla wody; większe przepływy w instalacjach równoległych), ciśnienie robocze 10–16 bar, temperatura pracy 120°C w standardzie (do 200°C na zapytanie), przyłącza DN 50–DN 350. Materiał standardowy: stal nierdzewna 316Ti; dostępne również 904L oraz stal węglowa.
Wybrane zastosowanie filtrów Lenzing w cukrowni
Filtracja po saturacji
Błoto saturacyjne wpływa negatywnie na jakość soku, a drobne cząstki przechodzą dalej i odkładają się w kolejnych urządzeniach. W tym miejscu stosuje się filtrację dwustopniową: LENZING CakeFil jako filtr wstępny z budową placka do oddzielenia głównej masy osadu, a następnie LENZING OptiFil jako filtr dokładny, odczyszczający medium z drobnych zanieczyszczeń.
Doczyszczanie soku rzadkiego
Nawet po głównej filtracji mogą pojawiać się drobiny i mętność. Skutek jest odczuwalny dalej w procesie, szczególnie na wyparce: częstsze mycia, większe obciążenie instalacji i więcej interwencji przy filtrach. Rozwiązaniem jest ciągłe doczyszczanie w układzie zamkniętym. LENZING OptiFil pracuje w trybie ciągłym, a płukanie wsteczne uruchamia się automatycznie po wzroście różnicy ciśnień lub po czasie, bez wyłączania linii.
Filtracja soku gęstego
Sok gęsty po stacji wyparnej ma lepkość rzędu 35 mPa·s i zawartość cukru ok. 70°Bx. Drobne zanieczyszczenia (przypalony cukier, żywice jonowymienne, węglany) obniżają jakość krystalizacji i barwę cukru. LENZING OptiFil obsługuje media o zawartości cukru 80°Bx i wyżej bez stosowania zewnętrznego medium do płukania. Opatentowane uszczelnienie między komorą odrzutu a komorą filtratu utrzymuje straty medium na płukaniu na minimalnym poziomie.
Oczyszczanie kondensatu i wód pomocniczych
Kondensat technologiczny, woda do mycia buraków oraz woda chłodząca pracują w obiegach, w których decyduje czystość strumienia i ciągłość pracy. LENZING OptiFil w pełni zamkniętym układzie zapewnia stabilne parametry filtratu, a krótki cykl płukania (2–3 sekundy) nie przerywa pracy instalacji na czas regeneracji wkładu.
Filtracja i doczyszczanie melasy
Melasa jest trudna w filtracji, bo ma wysoką lepkość i szybko podnosi opory przepływu. Drobne cząstki sprzyjają narastaniu warstwy na przegrodzie, co skraca cykle pracy i zwiększa ryzyko strat produktu przy częstszych czyszczeniach. Frakcję stałą separuje się na filtrze plackowym LENZING CakeFil, a jakość strumienia zapewnia doczyszczanie z płukaniem wstecznym LENZING OptiFil. Gdy potrzebna jest stabilniejsza filtracja, stosuje się środki pomocnicze filtracji, które przejmują część funkcji tkaniny i ograniczają przenikanie drobin. Jeśli problemem są związki rozpuszczone, proces uzupełnia się adsorpcją.
